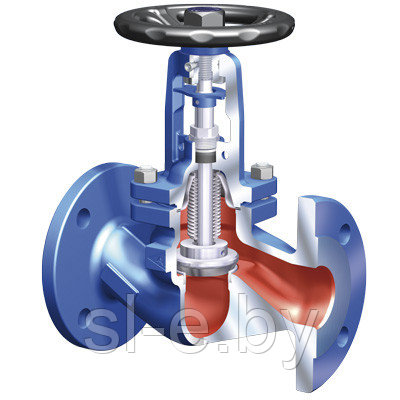

ARI-FABA-Plus запорный клапан с сильфонным уплотнением
Области применения: | промышленность, технические установки на электростанциях, золоулавливающие установки, технологии производственных процессов, газоснабжение, паровые, обогатительные, вакуумные и отопительные установки, технические установки зданий, установки с маслами-теплоносителями, общее строительство установок и оборудования и т. п. |
---|---|
Среды: | пар, газы, горячая вода, масла-теплоносители, техническая вода, вакуум, аммиак и т.п. |
Области применения (инструментальная сталь): | обогатительные установки, химическая промышленность, технические установки в больницах, технологии производственных процессов, установки, работающие с производственной водой или с агресивными средами и т. п. |
Среды (инструментальная сталь): | техническая вода, агрессивные среды и т. п. |
Эффект „Cut“ ― при помощи конической посадочной поверхности затвор „срезает“ жесткие наросты на седле
Дизайн дугообразной крышки, еще более стойкий к резким перепадам давления
Двойная функция ― благодаря плавающему затвору возможно дополнительное использо- вание в качестве обратного клапана
![]() 040 |
![]() 040 |
![]() 046 |
![]() 046 |
![]() 047 |
![]() 066 |
![]() |
Конструкция |
<Обозначение |
---|---|
040 | Проходной запорный клапан с концами под приварку и сильфонным уплотнением |
046 | Проходной запорный клапан с фланцами и сильфонным уплотнением |
047 | Угловой запорный клапан с фланцами и сильфонным уплотнением |
066 | Клапан с наклонным штоком с концами под приварку и сильфонным уплотнением |
069 | Наклонно расположенный запорный клапан с фланцами и сильфонным уплотнением |
Запорный клапанс сильфонным уплотнением |
Варианти исполнения
Конструкция | Pу | Ду | Материал | Подсоединение | Форма | Температура *корпус | |
---|---|---|---|---|---|---|---|
![]() |
12046 | PN 16 | DN 15-DN300 | EN-GJL-250, EN-JL1040 | Фланец | Проходной | -10 °C до300 °C |
![]() |
12047 | PN 16 | DN 15-DN300 | EN-GJL-250, EN-JL1040 | Фланец | Угловой | -10 °C до300 °C |
![]() |
22046 | PN 16 | DN 15-DN350 | EN-GJS-400-18U-LT, EN-JS1049 | Фланец | Проходной | -10 °C до350 °C |
![]() |
22047 | PN 16 | DN 15-DN300 | EN-GJS-400-18U-LT, EN-JS1049 | Фланец | Угловой | -10 °C до350 °C |
![]() |
23046 | PN 25 | DN 15-DN150 | EN-GJS-400-18U-LT, EN-JS1049 | Фланец | Проходной | -10 °C до350 °C |
![]() |
23047 | PN 25 | DN 15-DN150 | EN-GJS-400-18U-LT, EN-JS1049 | Фланец | Угловой | -10 °C до350 °C |
![]() |
34046 | PN 25 | DN200-DN400 | GP240GH+N, 1.0619+N | Фланец | Проходной | -60 °C до450 °C |
![]() |
34040 | PN 25 | DN200-DN300 | GP240GH+N, 1.0619+N | Конец под приварку | Проходной | -60 °C до450 °C |
![]() |
34047 | PN 25 | DN200-DN300 | GP240GH+N, 1.0619+N | Фланец | Угловой | -60 °C до450 °C |
![]() |
34066 | PN 25 | DN200-DN300 | GP240GH+N, 1.0619+N | Конец под приварку | Наклонно расположенный | -60 °C до450 °C |
![]() |
35046 | PN 40 | DN 15-DN250 | GP240GH+N, 1.0619+N | Фланец | Проходной | -60 °C до450 °C |
![]() |
35040 | PN 40 | DN 65-DN300 | GP240GH+N, 1.0619+N | Конец под приварку | Проходной | -60 °C до450 °C |
![]() |
35047 | PN 40 | DN 15-DN150 | GP240GH+N, 1.0619+N | Фланец | Угловой | -60 °C до450 °C |
![]() |
35066 | PN 40 | DN 15-DN250 | GP240GH+N, 1.0619+N | Конец под приварку | Наклонно расположенный | -60 °C до450 °C |
![]() |
45046 | PN 40 | DN 15-DN 50 | P250 GH, 1.0460 | Фланец | Проходной | -60 °C до450 °C |
![]() |
45040 | PN 40 | DN 15-DN 50 | P250 GH, 1.0460 | Конец под приварку | Проходной | -60 °C до450 °C |
![]() |
52046 | PN 16 | DN 15-DN200 | GX5CrNiMo19-11-2, 1.4408 | Фланец | Проходной | -60 °C до400 °C |
![]() |
52069 | PN 16 | DN 15-DN200 | GX5CrNiMo19-11-2, 1.4408 | Фланец | Наклонно расположенный | -60 °C до400 °C |
![]() |
54046 | PN 25 | DN200-DN250 | GX5CrNiMo19-11-2, 1.4408 | Фланец | Проходной | -60 °C до400 °C |
![]() |
55046 | PN 40 | DN 15-DN150 | GX5CrNiMo19-11-2, 1.4408 | Фланец | Проходной | -60 °C до400 °C |
![]() |
55069 | PN 40 | DN 15-DN150 | GX5CrNiMo19-11-2, 1.4408 | Фланец | Наклонно расположенный | -60 °C до400 °C |
![]() |
55069 | PN 40 | DN200-DN200 | GX5CrNiMo19-11-2, 1.4408 | Фланец | Наклонно расположенный | -60 °C до400 °C |
![]() |
55066 | PN 40 | DN 15-DN 50 | X6CrNiMoTi17-12-2, 1.4571 | Конец под приварку | Наклонно расположенный | -60 °C до400 °C |
![]() |
55066 | PN 40 | DN 65-DN150 | GX5CrNiMoN19-11-2, 1.4581 | Конец под приварку | Наклонно расположенный | -60 °C до400 °C |
![]() |
62046 | PN 16 | DN 15-DN200 | 1.4408 / 1.0619.01 | Фланец | Проходной | -60 °C до400 °C |
![]() |
62069 | PN 16 | DN 15-DN200 | 1.4408 / 1.0619.01 | Фланец | Наклонно расположенный | -60 °C до400 °C |
![]() |
64046 | PN 25 | DN200-DN250 | 1.4408 / 1.0619.01 | Фланец | Проходной | -60 °C до400 °C |
![]() |
65046 | PN 40 | DN 15-DN150 | 1.4408 / 1.0619.01 | Фланец | Проходной | -60 °C до400 °C |
![]() |
65069 | PN 40 | DN 15-DN150 | 1.4408 / 1.0619.01 | Фланец | Наклонно расположенный | -60 °C до400 °C |
![]() |
65069 | PN 40 | DN200-DN200 | 1.4408 / 1.0619.01 | Фланец | Наклонно расположенный | -60 °C до400 °C |
Основные | |
---|---|
Минимальная рабочая температура | -60 град. |
Класс герметичности | А |
Ручной привод | Маховик |
Страна производитель | Германия |
Максимальная рабочая температура | 400 град. |
Минимальное рабочее давление | 0 бар |
Производитель | ARI-Armaturen |
Максимальное рабочее давление | 40 бар |
Привод | Ручной |
Материал корпуса | Сталь, Чугун, Нержавеющая сталь, Углеродистая сталь |
Рабочая среда | Неагрессивная среда, Газообразная среда, Агрессивная среда, Вода, Газ, Пар, Воздух, Нефтепродукты, Пароводяная смесь |
Дополнительные характеристики | |
Метод герметизации от внешней среды | Сильфонный |
