Фланцы ANSI ASME 16.5 B

Типы фланцев стандарта ASME/ANSI



O — диаметр внешний фланца;
G — расстояние межосевое крепежных отверстий фланца;
d — диаметр крепежных отверстий фланца

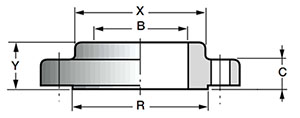

ANSI/ASME Slip On (Flange SO)

фланцы стальные плоские приварные при монтаже надеваются на трубу и привариваются к ней.





Y — высота фланца;
С — толщина тела;
R — диаметр прижимной поверхности;
X — диаметр стыка под приварку;
B — диаметр внутренний фланца

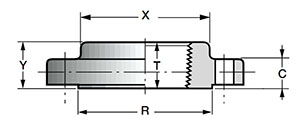

ANSI/ASME Threaded (Screwed, ST)

Фланцы с резьбой применяются с большими ограничениями в особых случаях. Главное их преимущество — возможность сборки без сваривания при высоком давлении на участках трубопроводов, где применение сварки ограничено нормами безопасности. Стальные фланцы с резьбой нельзя применять в условиях сильных колебаний температуры и механических деформаций, поскольку высока вероятность разгерметизации соединения.





Y — высота фланца;
С — толщина тела;
R — диаметр прижимной поверхности;
X — диаметр стыка под приварку;
Т — длина резьбы

ANSI/ASME Welding Neck Flanges (WN, Weld Neck)

Воротниковые (юбочные) фланцы привариваются встык к торцу трубы. Такое присоединение обеспечивает устойчивость к деформациям, низким и высоким температурам, уменьшает турбуленцию в области фланцевого соединения. Фланцы стальные приварные встык наиболее часто применяются для трубопроводов с высокими нагрузками.





Y1 — высота фланца;
С — толщина тела;
R — диаметр прижимной поверхности;
X — диаметр воротника под приварку;
B1 — диаметр внутренний фланца;
r — радиус

ANSI/ASME Lap Joint (LJ, Lapped Flange)

.Фланцы приварные внахлест по своей форме похожи на плоские фланцы Slip On, но имеют скругленную внутреннюю кромку около уплотнительной поверхности для плотного прилегания к концевому приварному кольцу. Фланцы данного типа не привариваются к трубе, а могут свободно вокруг нее вращаться. Фланцы приварные внахлест применяются на часто разбираемых участках трубопроводов. Такие соединения легко монтируются, поскольку крепежные отверстия легко выравниваются относительно противоположного фланца.





Y2 — высота фланца;
С — толщина тела;
X — диаметр стыка под приварку;
B2 — диаметр внутренний фланца;
r — радиус

ANSI/ASME Socket Weld Flanges (SW)

Фланцы раструбные (стальные фланцы с впадиной под сварку) надеваются на торец трубы и привариваются к ней. Фланец Socket weld похож на плоский фланец, но радиус отверстия приварной поверхности раструбного фланца больше внутреннего радиуса трубы примерно на толщину ее стенки.





Y — высота фланца;
С — толщина тела;
R — диаметр прижимной поверхности;
X — диаметр стыка под приварку;
B — диаметр проточки;
B3 — диаметр внутренний фланца

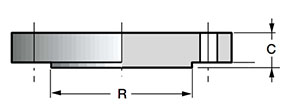

Flange ANSI/ASME Blind (Blank)

Заглушки фланцевые стальные (стальные приварные фланцы без отверстия посередине) применяются для закрытия концевого участка трубопровода или для доступа к его промежуточному участку.





С — толщина тела;
R — диаметр прижимной поверхности

Варианты исполнений фланцев ASME/ANSI

	Raised face (соединительный выступ для класса 150 и 300)
	Raised face (соединительный выступ для класса 400 и выше)
	Large or small male face (широкий или узкий выступ для класса 300 и выше)
	Large or small female face (широкая или узкая впадина для класса 300 и выше)
	Small male face on end of pipe (узкий выступ (конец трубы) для класса 150 и выше)
	Small female face on end of pipe (узкая впадина (конец трубы) для класса 150 и выше)
	Large or small tongue face (широкий или узкий шип для класса 300 и выше)
	Large or small groove face (широкий или узкий паз для класса 300 и выше)
	Ring joint face (прокладка восьмиугольного или овального сечения для класса 150 и выше)
