Редукторы червячные к затворам ЗПФ ЛАЗ Ду350-600
Червячные редукторы ЛАЗ применяются для управления поворотных дисковых затворов ЛАЗ производства компании ТД «ЛАЗ» .
Редукторы РМЗ представляют собой устройство, преобразующее угловую скорость и момент создаваемый на маховике, используя червячную передачу. Редукторы РМЗ для дисковых затворов ЗПФ производятся двух типов:
-РМЗ.А - одноступенчатый редуктор(передаточное отношение 50:1, 80:1);
-РМЗ.Б – двухступенчатый редуктор (передаточное отношение 360:1, 600:1)
Расположение маховика вертикальное.
- Вращение по часовой стрелке входного вала ведет к вращению по часовой стрелке выходного вала.
- Редукторы РМЗ предназначены для эксплуатации непосредственно маховиком;
  |
РМЗ.А - одноступенчатый редуктор
Основные технические характеристики
| Условное обозначение | Тип присоединения к арматуре ISO 5211-2001 | Номинальный крутящий момент на выходном валу редуктора | Передаточное отношение редуктора | |
| РМЗ.А-10-32/8 | F10 | 900Н*м | 90кгс*Н | 50:1 |
| РМЗ.А-10-22к | F10 | 900Н*м | 90кгс*Н | 50:1 |
| РМЗ.А-14-38/12 | F14 | 1500Н*м | 150кгс*Н | 80:1 |

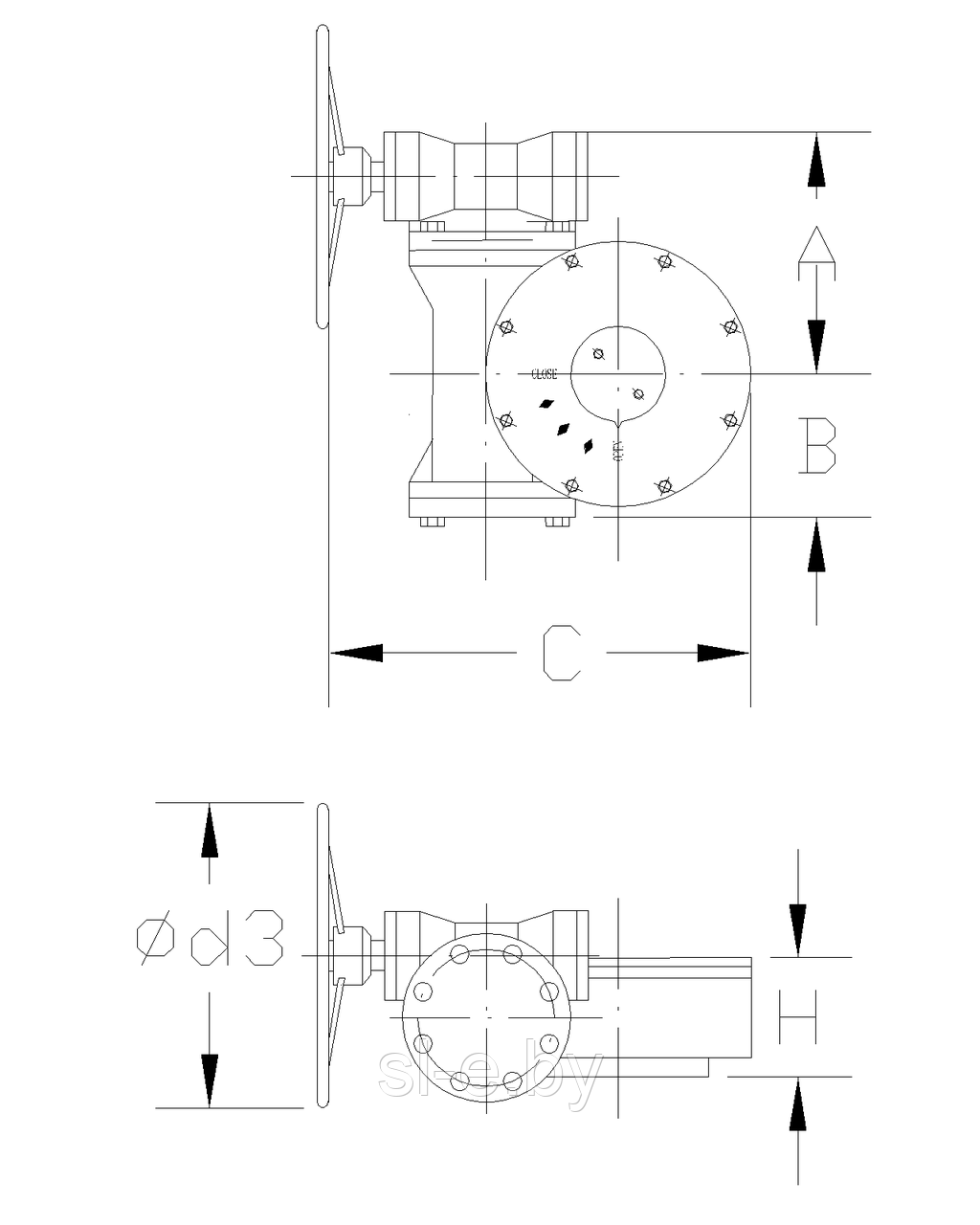

| Габаритные и присоединительные размеры | |||||||||
| А | В | С | Е | Н | d | d1 | d2 | d3 | |
| РМЗ.А-10-32/8 | 170 | 70 | 175 | 8 | 75 | 102 | Ø32 | М12 | 300 |
| РМЗ.А-10-22к | 180 | 80 | 185 | 75 | 102 |
□22х22 |
М10 | 300 | |
| РМЗ.А-14-38/12 | 275 | 130 | 285 | 12 | 115 | 140 | Ø38 | М16 | 390 |
  |
РМЗ.Б – двухступенчатый редуктор
Основные технические характеристики
| Условное обозначение | Тип присоединения к арматуре ISO 5211-2001 | Номинальный крутящий момент на выходном валу редуктора | Передаточное отношение редуктора | |
| РМЗ.Б-14-33/10 | F14 | 2500Н*м | 250кгс*Н | 360:1 |
| РМЗ.Б-14-41/10 | F14 | 2500Н*м | 250кгс*Н | 360:1 |
| РМЗ.Б-16-51/16 | F16 | 5000Н*м | 500кгс*Н | 600:1 |
| Габаритные и присоединительные размеры | |||||||||
| А | В | С | Е | Н | d | d1 | d2 | d3 | |
| РМЗ.Б-14-33/10 | 190 | 100 | 340 | 10 | 170 | 140 | Ø33 | М18 | 390 |
| РМЗ.Б-14-41/10 | 190 | 110 | 340 | 10 | 170 | 140 | Ø41 | М18 | 390 |
| РМЗ.Б-16-51/16 | 230 | 130 | 400 | 16 | 175 | 165 | Ø51 | М20 | 390 |
| Основные | |
|---|---|
| Привод | Ручной-редуктор |
| Гарантийный срок | 12 мес |
| Страна производитель | Россия |
| Производитель | ЛАЗ |
