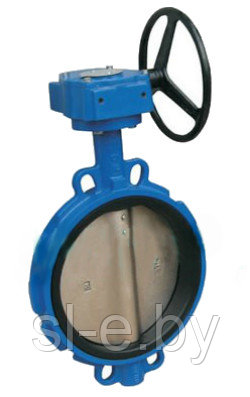

ЗАТВОР ДИСКОВЫЙ ПОВОРОТНЫЙ С СИММЕТРИЧНЫМ ДИСКОМ С РЕДУКТОРОМ (МЕЖФЛАНЦЕВЫЙ) Ду 600-1200
Цену уточняйте
- В наличии
- Оптом и в розницу
- Код: ЧАЗ-ЗПДРеД1200
- +375 (29) 668-30-00Михаил
- +375 (17) 336-63-31Офис
- +375 (17) 336-63-30Факс

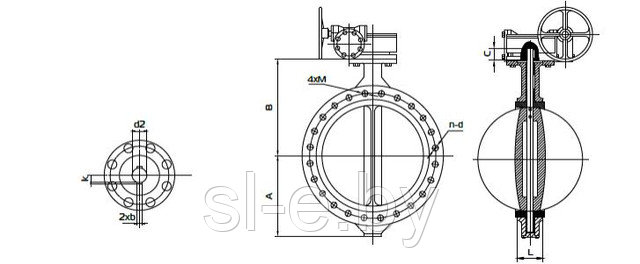

ЗАТВОР ДИСКОВЫЙ ПОВОРОТНЫЙ С СИММЕТРИЧНЫМ ДИСКОМ С РЕДУКТОРОМ
(МЕЖФЛАНЦЕВЫЙ)DN 600...1200 мм, PN 0,6/1,0/1,6 МПа
НАЗНАЧЕНИЕ
Дисковые затворы применяются в качестве запорного устройства на трубопроводах, транспортирующих жидкие и газообразные
неагрессивные среды: воду, пар, воздух и другие нетоксичные среды при температуре до + 100ºС (по желанию заказчика до + 150ºС); горячий пар, светлые нефтепродукты, жидкие и газообразные неагрессивные и агрессивные среды, в том числе с повышенным содержанием сероводорода и углекислого газа при температуре до + 425°С.
ОСОБЕННОСТИ КОНСТРУКЦИИ
1. Износостойкая наплавка уплотнения корпуса увеличивает срок службы затвора.
2. Установка уплотнительного кольца в диск упрощает процесс замены кольца при его износе.
3. Шлицевое соединение диска с валом обеспечивает более длительный ресурс работы по сравнению со шпоночным.
Наименование детали |
Материал по ГОСТ
|
|
Диск |
Чугун |
Сталь 20 или 20Л |
Корпус |
Чугун |
Сталь 20 или 20Л |
Вал |
Сталь14Х17Н2 |
|
Кольцо уплотнительное |
Резина 1ТКФ, В-14, СБ-26, Экосил, Экорабер |
|
Уплотнение корпуса |
Сталь 08Х18Н10Т |
Расшифровка исполнений затворов поворотных дисковых.
ЗПД.ЧАЗ.3.400.16.1.1.1.1.1 – затвор дисковый поворотный.
Способ управления
Материал седла
Материал диска
Материал корпуса
Тип присоединения
Условное давление
Диаметр условного прохода
Тип конструкции
Затвор поворотный дисковый
Тип затвора Тип присоединения:
1 – симметричный 0 – межфланцевый
2 - с двойным эксцентриситетом 1 – фланцевый
3 - с тройным эксцентриситетом 2 – под приварку
4 – двунаправленный
Материал корпуса Материал диска:
0 – специальные сплавы 0 – специальные сплавы
1 – углеродистая сталь 1 – углеродистая сталь
2 – коррозионностойкая сталь 2 – коррозионностойкая сталь
3 – хладостойкая сталь 3 – хладостойкая сталь
4 – коррозионностойкая сталь с 4 – коррозионностойкая сталь с
содержанием молибдена содержанием молибдена
5 – высокопрочный чугун 5 – высокопрочный чугун
9 – с покрытием
Материал седла (тип уплотнения) Способ управления:
1 – EPDM 0 – ручной
2 – NBR 1 – электропривод
3 – VITON 2 – пневмопривод
4 – PTFE (Ф4К20) 3 – ручной через редуктор
5 – металл-металл
6 – металл-графит
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Перепад давления на диске ∆P равен PN.
Показатели надежности:
1. назначенный срок службы корпусных деталей – 30 лет;
2. между капитальными ремонтами – 10 лет;
3. гарантийный срок эксплуатации – 12 месяцев со дня ввода затворов в эксплуатацию;
гарантийная наработка – не менее 8000 часов в пределах гарантийного срока.
ЗАТВОР ДИСКОВЫЙ ПОВОРОТНЫЙ С СИММЕТРИЧНЫМ ДИСКОМ С РЕДУКТОРОМ (МЕЖФЛАНЦЕВЫЙ)DN 600...1200 мм, PN 0,6/1,0/1,6 МПа
Основные | |
---|---|
Рабочая среда | Неагрессивная среда, Газообразная среда, Вода, Пар, Воздух, Нефтепродукты, Пароводяная смесь, Агрессивная среда |
Класс герметичности | А |
Производитель | Чебоксарский Агрегатный завод |
Ручной привод | Ручка рычаг |
Вид затвора | Поворотный дисковый |
Тип присоединения | Стяжное |
Максимальная рабочая температура | 150 град. |
Страна производитель | Россия |
Максимальное рабочее давление | 16 бар |
Материал корпуса | Сталь, Чугун, Нержавеющая сталь, Углеродистая сталь |
Запорный орган | Однодисковый |
Гарантийный срок | 12 мес |
- Цена: Цену уточняйте
