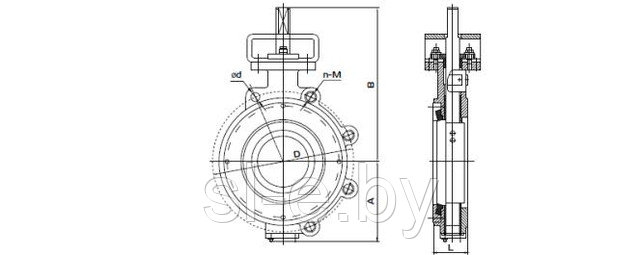

ЗАТВОР ДИСКОВЫЙ ПОВОРОТНЫЙ С ДВОЙНЫМ ЭКСЦЕНТРИСИТЕТОМ (МЕЖФЛАНЦЕВЫЙ) DN 50...600 мм, PN 1,0/1,6/2,5 МПа

ЗАТВОР  ДИСКОВЫЙ  ПОВОРОТНЫЙ  С  ДВОЙНЫМ  ЭКСЦЕНТРИСИТЕТОМ
(МЕЖФЛАНЦЕВЫЙ) DN 50...600 мм, PN 1,0/1,6/2,5 МПа

НАЗНАЧЕНИЕ
Дисковые затворы применяются в качестве запорного устройства на  трубопроводах,  транспортирующих  жидкие  и  газообразные
неагрессивные  среды:  воду,  пар,  воздух  и  другие  нетоксичные среды  при  температуре  до  +  100ºС  (по  желанию  заказчика  до  + 150ºС);  горячий  пар,  светлые  нефтепродукты,  жидкие  и газообразные неагрессивные и агрессивные среды, в том числе с повышенным  содержанием  сероводорода  и  углекислого  газа  при температуре до + 425°С.

ОСОБЕННОСТИ КОНСТРУКИИ

• Диск затвора установлен в корпусе со смещением относительно оси симметрии корпуса затвора и оси

трубопровода.

• Седло и диск имеют конический профиль, что в  купе с двойным эксцентриситетом позволяет диску выходить

из контакта с седлом при минимальных углах открытия.

Расшифровка исполнений затворов поворотных дисковых.
ЗПД.ЧАЗ.3.400.16.1.1.1.1.1 – затвор дисковый поворотный.

                                               Способ управления
                                            Материал седла
                                         Материал диска
                                      Материал корпуса
                                  Тип присоединения
                               Условное давление
                         Диаметр условного прохода
                    Тип конструкции
      Затвор поворотный дисковый

Тип затвора                Тип присоединения:
1 – симметричный              0 – межфланцевый
2 - с двойным эксцентриситетом          1 – фланцевый
3 - с тройным эксцентриситетом          2 – под приварку
4 – двунаправленный

Материал корпуса              Материал диска:
0 – специальные сплавы            0 – специальные сплавы
1 – углеродистая сталь            1 – углеродистая сталь
2 – коррозионностойкая сталь          2 – коррозионностойкая сталь
3 – хладостойкая сталь            3 – хладостойкая сталь
4 – коррозионностойкая сталь с   4 – коррозионностойкая сталь с
содержанием молибдена  содержанием молибдена
5 – высокопрочный чугун            5 – высокопрочный чугун
                  9 – с покрытием

Материал седла (тип уплотнения)         Способ управления:
1 – EPDM                0 – ручной
2 – NBR                1 – электропривод
3 – VITON                2 – пневмопривод
4 – PTFE (Ф4К20)              3 – ручной через редуктор
5 – металл-металл
6 – металл-графит

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Перепад давления на диске ∆P равен PN.
Показатели надежности:
1.   назначенный срок службы корпусных деталей – 30 лет;
2.   между капитальными ремонтами – 10 лет;
3.   гарантийный срок эксплуатации – 12 месяцев со дня ввода затворов в эксплуатацию;
гарантийная наработка – не менее 8000 часов в пределах гарантийного срока.

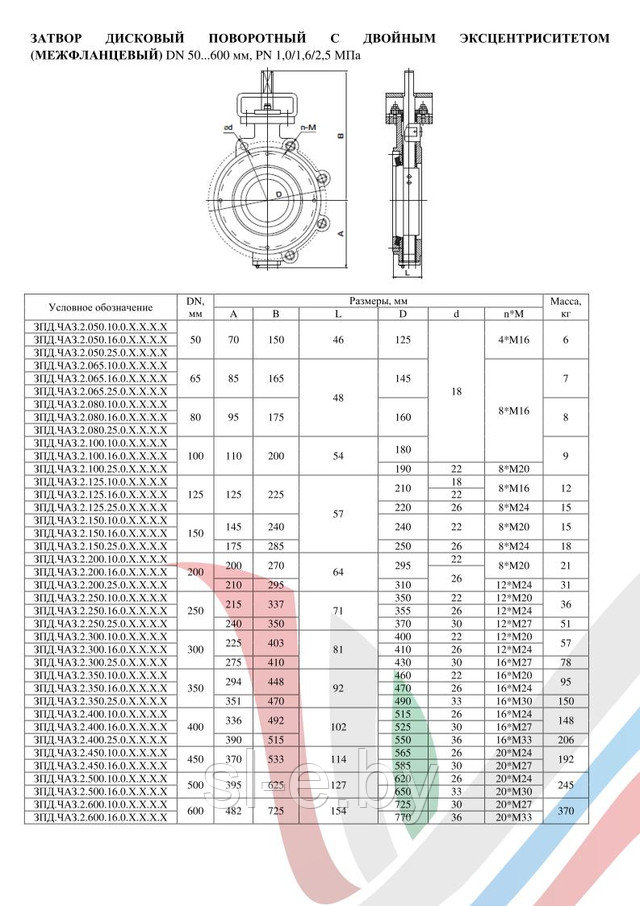

Пропускная  способность  и  усилие  открытия  на  штоке  дискового  затвора  с  двойным эксцентриситетом (межфланцевый)

ЗАТВОР  ДИСКОВЫЙ  ПОВОРОТНЫЙ  С  ДВОЙНЫМ  ЭКСЦЕНТРИСИТЕТОМ (МЕЖФЛАНЦЕВЫЙ) DN 50...600 мм, PN 1,0/1,6/2,5 МПа
