ЗАТВОР ДИСКОВЫЙ ПОВОРОТНЫЙ С ТРОЙНЫМ ЭКСЦЕНТРИСИТЕТОМ (МЕЖФЛАНЦЕВЫЙ) DN 50...2000 мм, PN 1,6...10 МПа
Цену уточняйте
- В наличии
- Оптом и в розницу
- Код: ЗПДЧАЗ02Ф
- +375 (29) 668-30-00Михаил
- +375 (17) 336-63-31Офис
- +375 (17) 336-63-30Факс
Заказ только по телефону
- +375 (29) 668-30-00Михаил
- +375 (17) 336-63-31Офис
- +375 (17) 336-63-30Факс

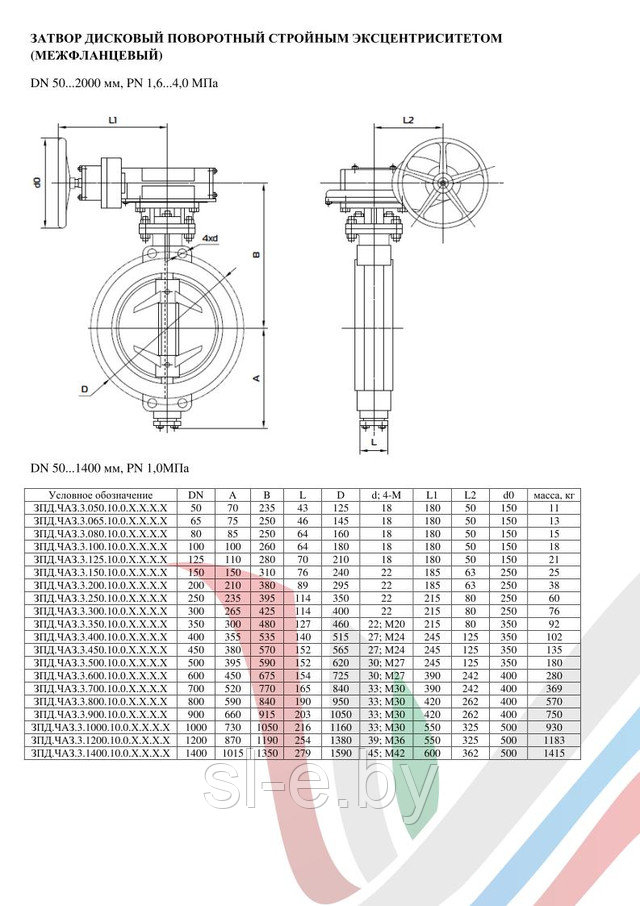

ЗАТВОР ДИСКОВЫЙ ПОВОРОТНЫЙ С ТРОЙНЫМ ЭКСЦЕНТРИСИТЕТОМ
ОСОБЕННОСТИ КОНСТРУКЦИИ
Тройной эксцентриситет в конструкции затворов данной серии позволяет минимизировать потери на трение при открытии-закрытии затвора, снижает крутящий момент на штоке, необходимый для управления.
Геометрия тройного смещения:
смещение 1: вал смещается за ось седла для обеспечения полного контакта уплотнительных поверхностей корпуса и диска.
смещение 2: центр вала смещен относительно центра трубопровода и арматуры, что обеспечивает свободное закрытие и открытие затвора.
смещение 3: ось конуса седла смещена относительно центра вала для снижения усилия во время закрытия/открытия и достижения всестороннего равномерного уплотнения вокруг входного седла.
Пропускная способность и усилие открытия на штоке
| Основные | |
|---|---|
| Рабочая среда | Неагрессивная среда, Газообразная среда, Вода, Пар, Воздух, Нефтепродукты, Пароводяная смесь, Агрессивная среда |
| Класс герметичности | А |
| Производитель | Чебоксарский Агрегатный завод |
| Ручной привод | Ручка рычаг |
| Вид затвора | Поворотный дисковый |
| Тип присоединения | Стяжное |
| Максимальная рабочая температура | 150 град. |
| Страна производитель | Россия |
| Максимальное рабочее давление | 16 бар |
| Материал корпуса | Сталь, Чугун, Нержавеющая сталь, Углеродистая сталь |
| Запорный орган | Однодисковый |
| Гарантийный срок | 12 мес |
- Цена: Цену уточняйте
