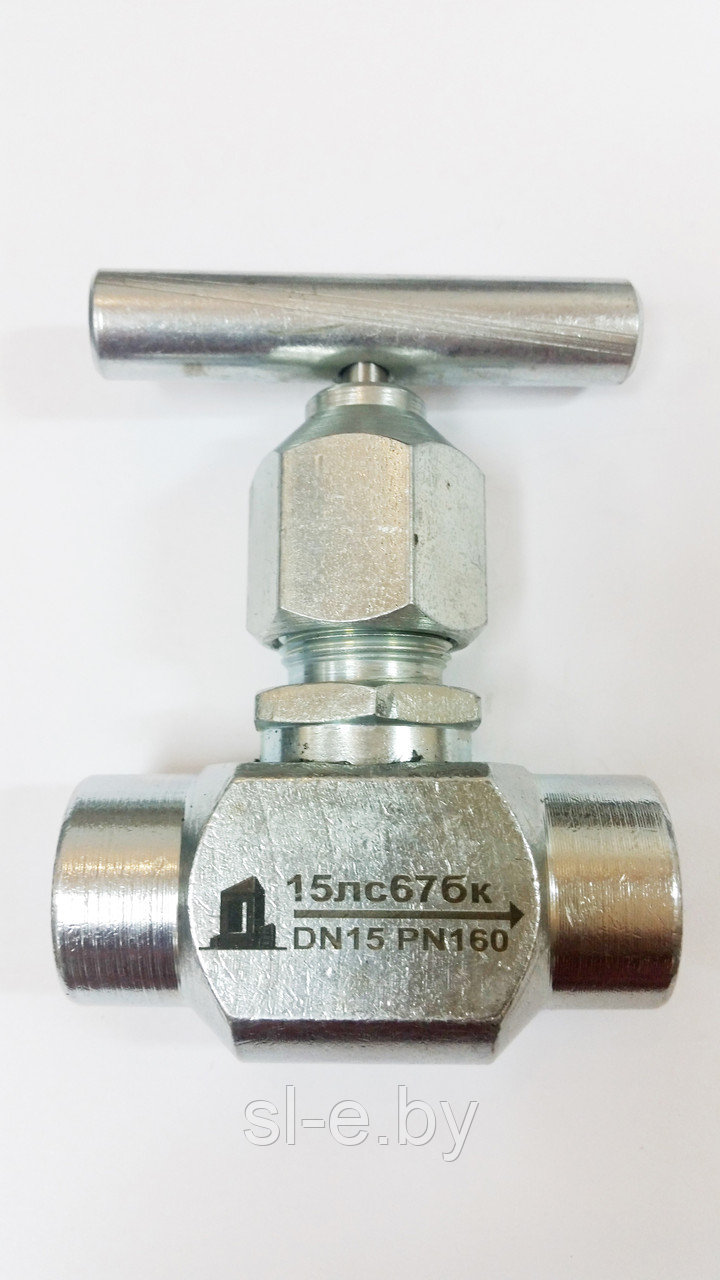

Характеристики клапана 15лс67бк
Благодаря своим характеристикам запорный клапан серии 15лс67бк получил название хладостойкий.
Параметры клапана:
- Кран букса - затвор игольчатый конусной конфигурации с сечением 5мм.
- Герметичность по ГОСТ 9544-93 класс «А»;
- Уплотнения штока кольца из ТРГ.
- Основные детали изготавливаются из стали: ст.09Г2С;
- Условный проход: Ду6; 10; 15 мм;
- Условное давление: Ру 160; 250; 400 кг/см²;
- Климатическое исполнение: ХЛ1, t° окружающей среды от -60°С до +40°С;
- Рабочая t° среды: воздух, вода, пар, газ, неагрессивные углеводороды их жидкие и газовые смеси от -60°С до +425°С с уплотнением ТРГ;
- Антикоррозионное покрытие: гальваника внешних деталей;
- Гарантия: 1,5 года.
| Кран букса на клапан муфтовый 15лс67бк Ду6 –Ду15 |
 |
| Проходное сечение в корпусе клапана 5 мм. |
Размеры, резьбы и вес
| Внутренние резьбы муфтового 15лс67бк | ||||||||
|---|---|---|---|---|---|---|---|---|
| Ру (МПа) | Ду (мм) | Резьба внутренняя | Размеры и вес | |||||
| М | Rc | G | NPT | Строй длина (мм) | Высота (мм) | Вес не более, (кг) | ||
| 16, 25, 40 | 6 | 14*1.5 | 1/4 | 1/4 | 1/4 | 68 | 95 | 0,67 |
| 10 | 16*1,5 | 3/8 | 3/8 | 3/8 | ||||
| 15 | 20*1,5; 22*1,5 | 1/2 | 1/2 | 1/2 | ||||
