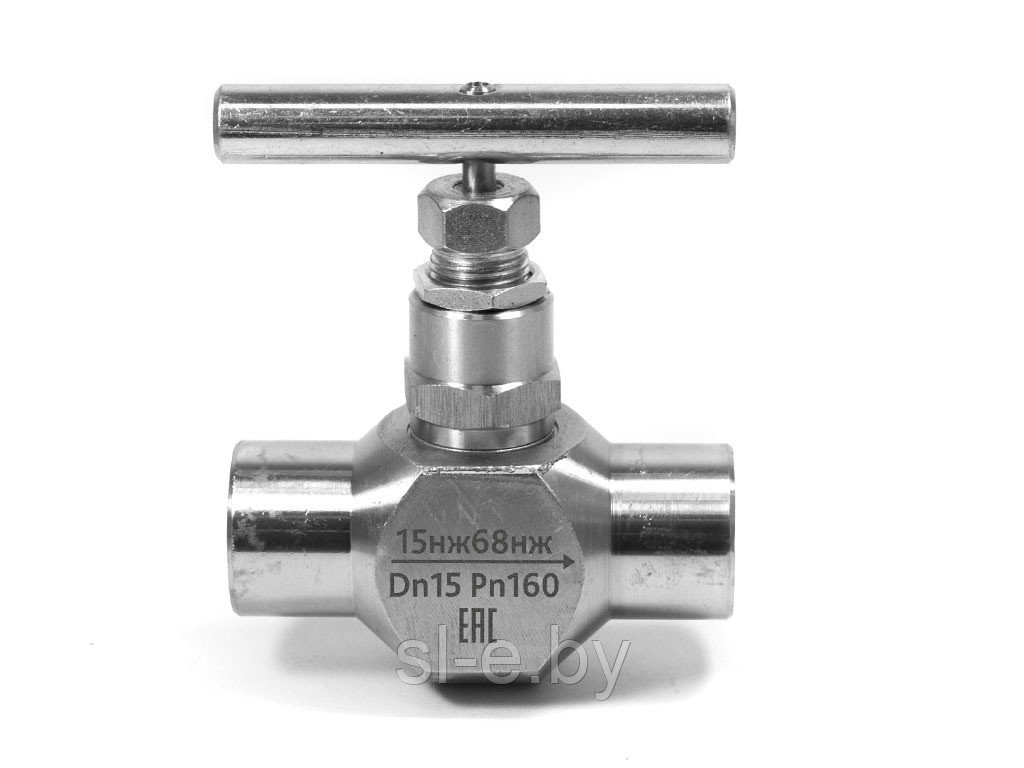

Клапан (Вентиль) запорный игольчатый 15нж68нж муфтовый
 Клапан (Вентиль) запорный игольчатый 15нж68нж муфтовый, фото 2  Клапан (Вентиль) запорный игольчатый 15нж68нж муфтовый, фото 3  Клапан (Вентиль) запорный игольчатый 15нж68нж муфтовый, фото 4

Клапан (Вентиль) запорный игольчатый 15нж68нж муфтовый

Под заказ, 5 днейОптом и в розницуКод: 15нж68нж

руб.

Показать оптовые цены
  • 0,90 руб./шт.
    при заказе от 20 шт.
Клапан (Вентиль) запорный игольчатый 15нж68нж муфтовый
Клапан (Вентиль) запорный игольчатый 15нж68нж муфтовый
руб.
Под заказ, 5 дней
Купить
Перезвоните мне
  • +375 показать номер +375 (29) 369-69-99 Станислав
  • +375 (29) 668-30-00 Михаил
  • +375 (17) 336-63-31 Офис
  • +375 (17) 336-63-30 Факс
Перезвоните мне
  • +375 показать номер +375 (29) 369-69-99 Станислав
  • +375 (29) 668-30-00 Михаил
  • +375 (17) 336-63-31 Офис
  • +375 (17) 336-63-30 Факс
  • Адрес и контакты
    • Телефон:
      +375 (29) 369-69-99, Станислав
      +375 (29) 668-30-00, Михаил
      +375 (17) 336-63-31, Офис
      +375 (17) 336-63-30, Факс
    • Адрес:
      РБ, 223012 Минская обл., Минский р-н, г.п. Мачулищи, ул. Аэродромная, д. 15А, каб. № 50 SL-E@list.ru, Минск, 223012, Беларусь

Клапан нержавеющий 15нж68нж муфтовый изготавливается по ТУ 3742-001-27844275-2014  из коррозиестойкой стали 12Х18Н10Т и предназначен для эксплуатации на трубопроводах с неагрессивными и агрессивными средами  с температурой до +425°С. Используется как резьбовая трубопроводная арматура с запорно-отсечной функцией  на трубопроводах малого диаметра 15 -25 мм., с давлением до 40МПа. Отличается высоким классом герметичности по ГОСТ P 54808-2011, c отсутствием дополнительных уплотнений посадочного седла в сечении затвора, что позволяет эксплуатировать клапан на технологических линиях трубопроводов в химической отрасли, в отраслях добычи и переработки нефтепродуктов, как в жидком виде, так и газообразном.
Представленная запорная арматура  по классу относится к нержавеющим клапанам запорным высокого давления с тарельчатым затвором проходным сечением в 10 миллиметров для Ду15 и 12 мм., для условного прохода Ду20 — 25 мм.

Характеристики 15нж68нж

По своим характеристикам нержавеющий клапан 15нж68нж не уступает импортным аналогам, при этом отличается небольшой себестоимостью и надёжность при внештатных критических перепадах давлений. Внутризаводские гидравлические испытания показали возможность держать скачки давления + 10%  к номинальному.

Основные параметрические характеристики:

  • Кран букса дух видов в зависимости от условного прохода  клапана;





Ду15 - сечение прохода корпуса 10мм

Ду 20-25 - сечение прохода корпуса 12мм

  • Герметичность  класс «А» по ГОСТ Р 54808-2011;
  • Уплотнения штока:  кольца из ТРГ изготовленные плетением графитовых нитей и выдерживающие давление до 2000 бар;
  • Исполнение основных деталей из стали: ст. 12Х18Н10Т;
  • Условный проход: Ду15; 20; 25 мм. (в наличии на складе), в специальных заказах изготавливаем 15нж68нж с условным проходом Ду32, 40, 50 мм.
  • Условное давление: Ру 160; 250; 400 кг/см²;
  • Климатическое исполнение: УХЛ,  t°  окружающей среды от -60°С до +60°С;
  • Рабочая t° проводимых сред: воздух, вода, пар, газ, неагрессивные и агрессивные смеси солей и углеводородов, слабоагрессивные кислоты и щёлочи, с температурой в жидком или газообразном состоянии от -60°С до +425°С;
  • Антикоррозионное покрытие внешних деталей вентиля не требуется;
  • Монтаж в любом положении по стрелке на корпусе клапана;
  • Муфтовый вентиль 15нж68нж проходит выходной контроль  на герметичность;
  • Соответствует регламентам безопасности и взрывозащиты -  ТР ТС 010, 012, 032 «О безопасности машин и оборудования»;
  • Гарантия: 2 года. Срок службы до 10 лет.

Диапазон характеристики можно расширить в случаях применения в изготовления клапана кислотостойкой стали  с повышенным содержанием молибдена. Такие заказы исполняются нами индивидуально по согласованию заявки и спецификации с техническим отделом компании.

Конструкция 15нж68нж

Компания «Динамика» – это большой выбор запорной арматуры собственной разработки, с множеством способов присоединения к трубопроводу.  Констукция представленного нержавеющего мувтового клапана идентична конструкции 15с68нж и 15лс68нж, которые наш завод серийно изготавливает.

Клапан разборный, и состоит из основных двух частей:

  • кранбукса с тарельчатым затвором, вид уплотнения в седле «металл – металл».
  • корпус из нержавеющей стали с неполнопроходным сечением 10, 12 мм, с внутренней резьбой входного и выходного патрубков.

3D конструкция 15нж68нж в составляющих деталях и материалы исполнения

Конструкция 15нж68нж

Состав конструкции:

  1. Стопорный винт управляющего моховика (ручки) – ст.20
  2. Ручка (моховик управления вращения штока) – ст.09Г2С
  3. Штуцер 1 – ст.12Х18Н10Т
  4. Контрогайка (фиксирует штуцер 1) – ст.12Х18Н10Т
  5. Прижимная шайба уплотнений – ст.12Х18Н10Т
  6. Уплотнения кольца -  терморасширенный графит (ТРГ) – ПС-2
  7. Шток с конусообразным затвором тарельчатого типа – ст.12Х18Н10Т
  8. Штуцер 2 – ст.12Х18Н10Т
  9. Уплотнительная шайба – алюминий Д16Т
  10. Корпус – ст.12Х18Н10Т

 В конструкцию вентиля могут вноситься изменения предприятием изготовителем с целью улучшения качества и уменьшения себестоимости.

Муфтовый 15нж68нж в разрезе с указанием монтажных размеров на чертеже.
чертёж 15нж68нж муфтовый

Монтажные размеры, вес, резьбы  15нж68нж

Ру

(МПа)



Ду (мм)

Резьба внутренняя

Размеры и вес

М

R+c

G

NPT

Строй -длина (мм)

Высота (мм)

Вес (кг)

16, 25, 40

15

20*1.5

1/2

1/2

1/2

90

122

1,1

20

26*1,5

3/4

3/4

3/4

110

140

1,9

25

33*1,5

1

1

1

130

140

2,4


Характеристики
Основные
Страна производитель Россия
Тип клапана   Игольчатый
Рабочая среда Неагрессивная среда,  Газообразная среда,  Агрессивная среда,  Вода,  Газ,  Пар,  Воздух,  Нефтепродукты,  Пароводяная смесь
Тип присоединения Муфтовое
Минимальная рабочая температура -60.0 (град.)
Максимальная рабочая температура 60.0 (град.)
Минимальное рабочее давление 0.0 (бар)
Класс герметичности   А
Материал корпуса Нержавеющая сталь
Привод Ручной
