15лс54бк1

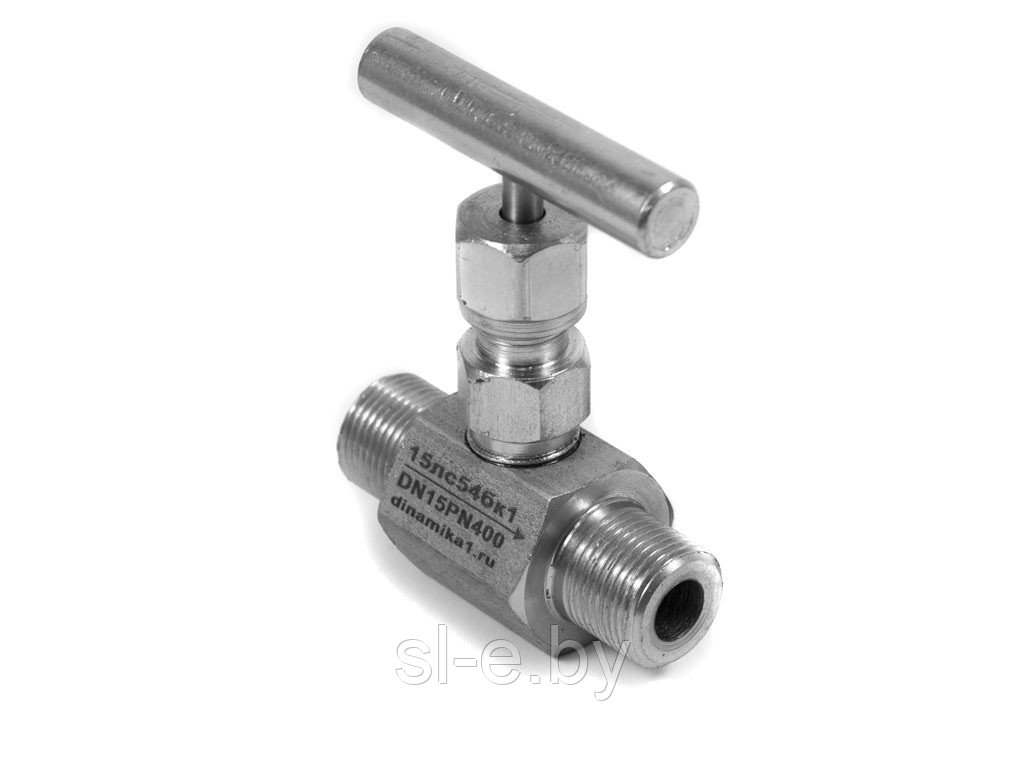

Вентиль игольчатый с наружной резьбой 15лс54бк Ду15; на условное давление Ру 160, 250, 400 кг/см², изготовлен из легированной стали ст.09Г2С.
Цапковые и штуцерные клапаны с наружной резьбой, вентили запорные на давление сред до 40 МПа. Серийно изготавливаются с метрической резьбой, под заказ наносятся любые виды резьбы, включая резьбы импортных аналогов.
Клапан модифицируется в штуцерно-ниппельный и под соединение с обжимными кольцами.
Параметры и Характеристики клапана 15лс54бк1:
- Кран букса - затвор игольчатый конусной конфигурации с сечением 4мм.
- Герметичность по ГОСТ 9544-93 класс «А»;
- Уплотнения штока кольца из ТРГ или фторопласт по желанию заказчика.
- Основные детали изготавливаются из стали: ст.09Г2С;
- Условный проход: Ду 15 мм;
- Резьбы: серийный выпуск М20*1,5 под конус, и М22*1,5 под торец.
- Условное давление: Ру 160; 250; 400 кг/см²;
- Климатическое исполнение: ХЛ1, t° окружающей среды от -60°С до +40°С;
- Рабочая температура среды: воздух, вода, пар, газ, неагрессивные углеводороды их жидкие и газовые смеси от -60°С до +425°С для клапанов с уплотнением из ТРГ, до +245°С с уплотнением из фторопласта;
- Антикоррозионное покрытие: цинкование внешних деталей;
- Гарантия: 1,5 года.
| Кран букса на клапан штуцерный 15с54бк Ду6 –Ду25 |
 |
| Проходное сечение в корпусе клапана 4 мм. |
Размеры, резьбы и вес
| Строй размеры, вес, резьба наружная 15с54бк1 | ||||||||
|---|---|---|---|---|---|---|---|---|
| Ру (МПа) | Ду (мм) | Резьба внутренняя | Размеры и вес | |||||
| М | Rc | G | NPT | Строй длина (мм) | Высота (мм) | Вес не более, (кг) | ||
| 16, 25, 40 | 6 | 20*1.5 22*1,5 | 1/2 | 1/2 | 1/2 | 68 | 95 | 0,37 |
| 10 | ||||||||
| 15 | ||||||||
